　　一、概述

　　均速管流量計(阿牛巴)是基于畢托管測速原理發展起來的一種新穎的流量儀表。其突出的優點是結構相對簡單、重量輕、成本低廉、壓損小、安裝維護方便、儀表配套適應性強，適用于圓形、矩形、多面形管道的流量測量。在工藝管徑日益增大而又要求安裝方便的情況下，均速管流量計更是作為大管徑流量測量的首選。該流量計廣泛被應用于火電、核電、石油、輕紡、造紙、冶金、化工等行業中對液體、氣體及蒸汽等介質的流量測量和控制。

　　由于均速管流量計測量的是流體的點速度，因此，對直管段的要求比一般速度型流量計要長，只有保證足夠的直管段長度，才能使管內流體有穩定的流速分布。一般要求前直管段最短長度在10D以上。由于流體若處在層流與紊流之間的過渡區時狀態不易移定，所以本流量計所選擇的雷諾數不宜在2000~5000之間。

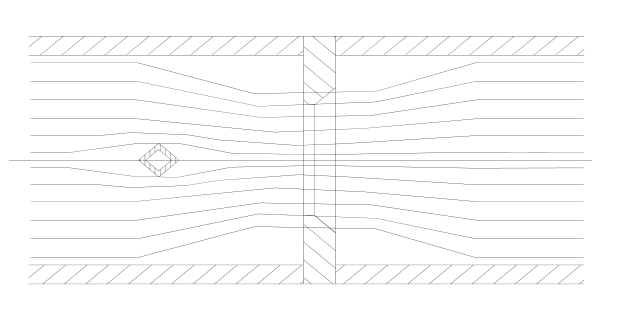

　　均速管與孔板在被測管道中造成的壓力損失對比示意圖

　　二、測量原理

　　均速管流量計是基于皮托管測速原理發展起來的,它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的。

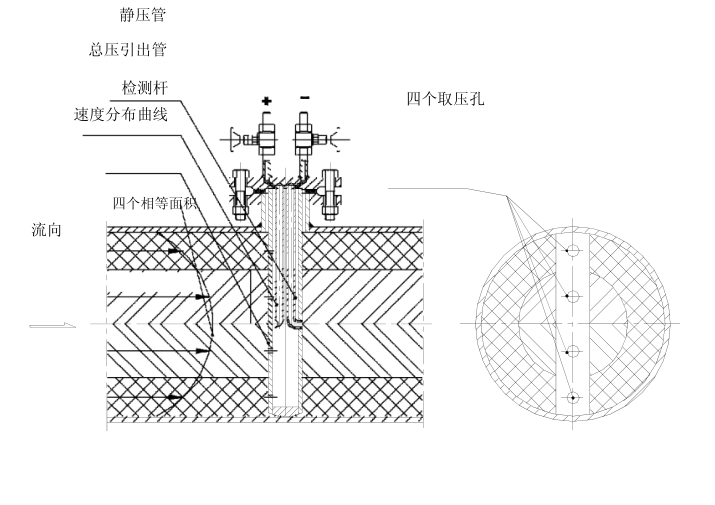

　　一般管道中的流速分布是不均勻的。如果是充分發展的流體，其速度分布為指數規律。為了準確計量，將整個圓截面分成四個單元面積相等的兩個半圓及兩個半環。均速管流量計的檢測桿是由一根中空的金屬管組成，布置在垂直于流向的工藝管道中，迎流面鉆兩對總壓孔，分別處于各單元面積的中央，它們分別反映了各單元面積的流速大小。由于各總壓孔是相通的，傳至檢測桿中的各點總壓值平均后，由總壓引出管經高壓接頭，送到變送器的正壓室。當均速管流量計正確安裝在有足夠長度直管段的工藝管道上時，流量截面上應沒有旋渦，整個截面的靜壓可認為是常數。在檢測桿的背面中間設有一個檢測孔，代表了整個截面的靜壓。經靜壓引出管由低壓接頭引至變送器的負壓室，正、負壓室測得的差壓的平方與流量截面的平均流速成正比，從而獲得差壓與流量成正比的關系。

　　因此，均速管流量計是由傳感器、（測桿）引壓附件、（正、負引壓毛細管、引壓管）控制閥、變送器、（差壓變送器、壓力變送器、溫度變送器）、流量積算儀等件配套組成的流量計。

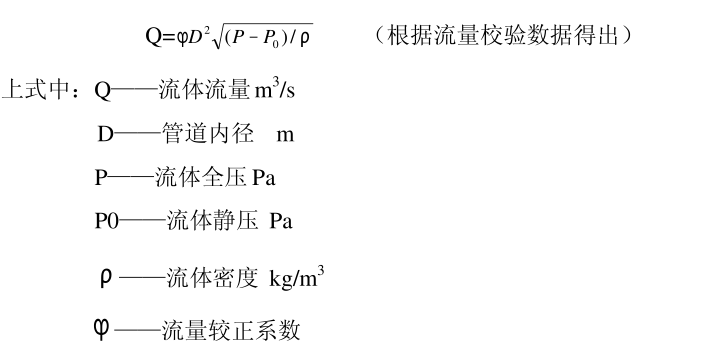

　　均速管流量計的流量計算公式如下：

　　三、基本參數

　　1測桿的截面形狀

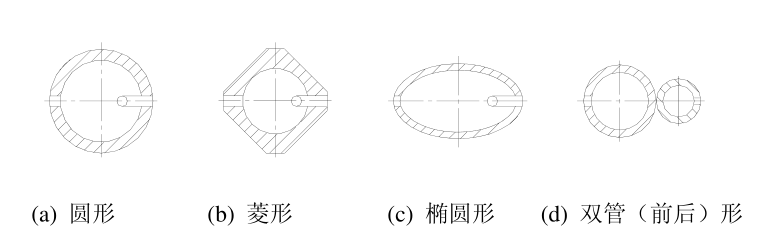

　　測桿的截面形狀如下圖所示


　　2分類

　　1按測桿外形分類：a、（圓形）笛形均速管流量計b、（菱形）菱形均速管流量計

　　c、橢圓形

　　d、雙管（前后）形73型均速管流量計

　　2按結構形式分類

　　a、分離型b、懸臂形

　?。▎味斯潭ǎヽ、支撐

　　形（雙端固定）

　　3按工作條件分類

　　a、普通型b、耐腐蝕

　　型c、高溫高壓型

　　4按連接方式分類

　　a、插入型

　　b、整體型

　　3公稱通徑DN

　　通徑范圍：DN80~DN5000(mm)

　　4公稱壓力PN

　　公稱壓力范圍：0.01~6.3(Mpa)

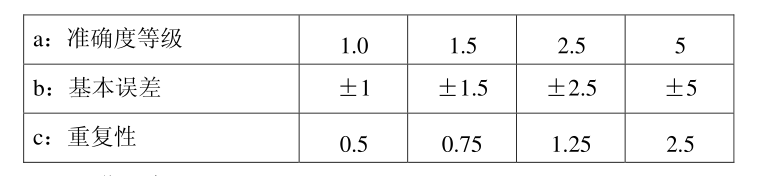

　　5均速管流量計的準確度

　　6工作溫度

　　非耐高溫裝置被測介質工作溫度上限值為200℃

　　耐高溫裝置被測介質工作溫度上限值為450℃。

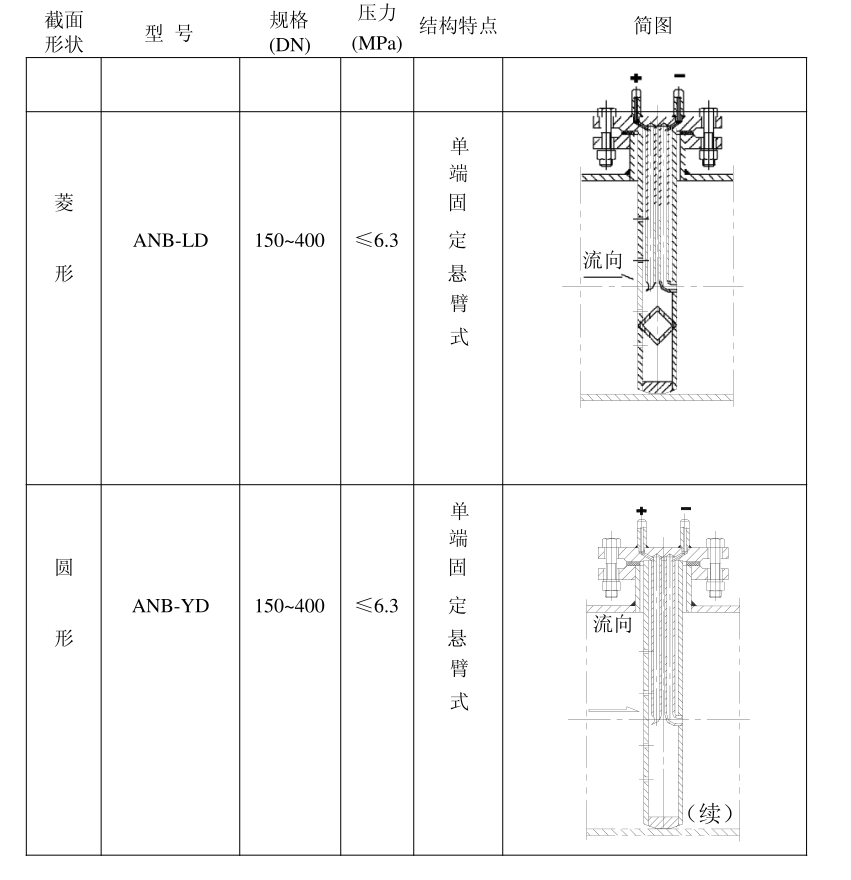

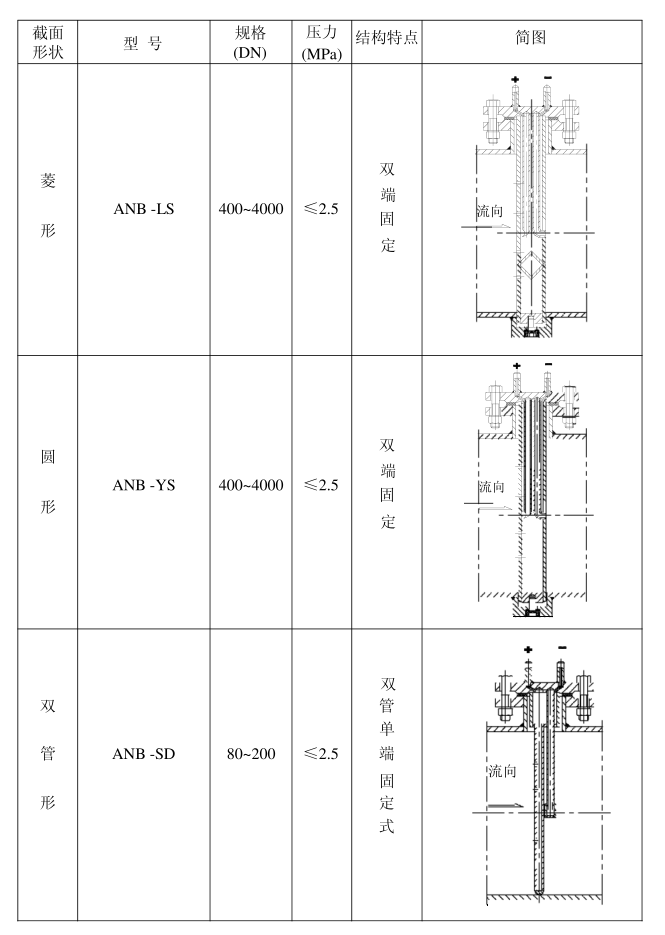

　　四、型號規格

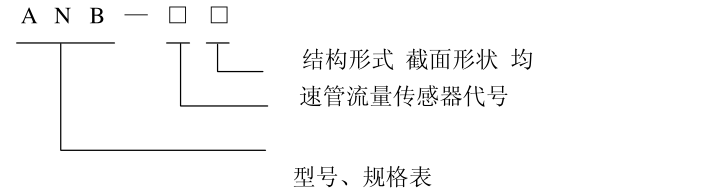

　　產品型號編制形式：

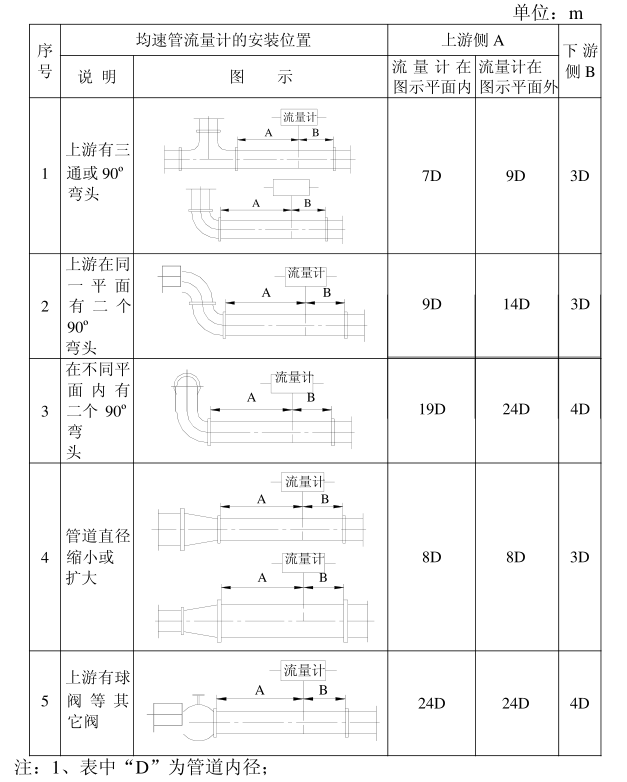

　　五、上、下游側必要的直管段長度由于均速管流量計是以速度面積法為基礎，采用近似積分理論，

　　用較多的點來描述流速分布方程，并且是在充分發展的速度分布條件下建立的。所以，為了能得到一個理想的速度分布，必須在均速管流量計前后有一定的直管段長度。

　　2、在直管段不足的情況下，上游應占直管段全長的70%，下游占30%。此時仍可給定穩定的示值，但準確度有所下降。
