平衡流量計基本原理

　　平衡流量計的基本原理是伯努利方程，關鍵技術是開孔的分布和精確的加工技術。采用A+FLOWTEK公司制造圖用數控機床進行精確開孔保證流體流動狀態達到動量、動能和熱焓等性能的平衡，這些性能是標準孔板或仿造產品所無法達到的。盡管一些仿制產品的外形相似，但由于開孔不精確，不符合制造加工精度要求將會造成測量精度的下降、壓損的提高和流出系數的降低。

　　根據伯努利方程，流體在兩點a和b的能量保持不變，即：

　　因此，管道中流動截面的變化將引起壓頭Δp的改變，壓頭的改變可通過差壓檢測元件直接檢測，

　　因此，根據截面積的改變和檢測到的差壓改變，就可確定流過的流體流量。即：

　　因此，孔板的通用流量方程：

　　對氣體，考慮其可壓縮性，有超壓縮因子Y：

　　其中，徑比β可根據面積比確定。

　　同樣，對平衡流量計，有流量方程：

　　超壓縮因子Y：

　　其中，

　　徑比β與上述計算相同。

　　根據能量守恒，總動能不變。有：

　　因此，對任何流體，伯努利方程可表示為：

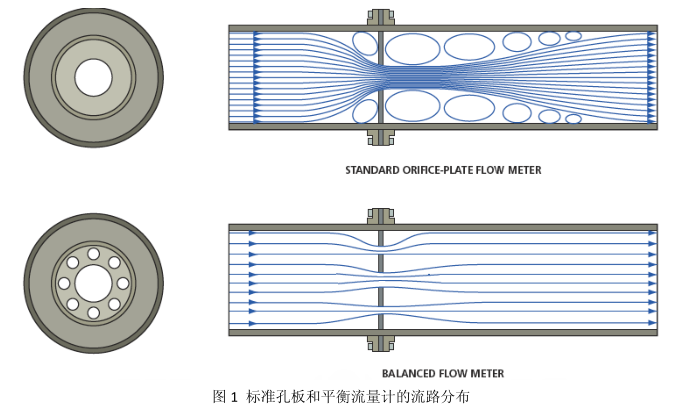

　　對于平衡流量計，有動量和動能的修正因子可計算。但對標準孔板，則由于流體的渦流大，使動量和動能修正因子的計算無法進行，因此，不能實現動能和動量的平衡，使精度降低。圖1是標準孔板和平衡流量計的流路分布。
