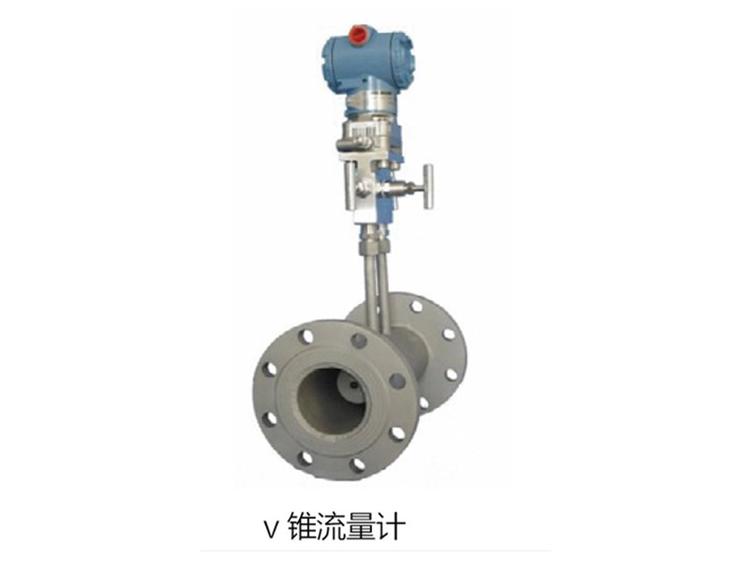

V錐流量計|V錐型流量計廠家訂做專業生產

來源：華恒流量計 手機查看內容瀏覽：212 發布日期：2022-10-21

　　在工業化迅速發展的大時代，缺少不了壓力變送器、流量計、液位計、密度計、差壓變送器等儀表把現場第一數據實時傳輸?shù)焦た叵到y(tǒng)上，為整個工業自動化系統充當控制、檢測等一系列的眼睛，接下來華恒儀表為您解讀工業現場最前沿的壓力變送器使用情況。

概述：V錐流量計是一種高性能差壓式流量測量?jī)x表.獨特的支撐體及變錐角設計,使它能在很短的直管段條件下，對冶金、化工、化肥、化纖、石油、天然氣、電力、水力、等工業企業中的各種氣體、液體和蒸汽等介質進行流量測量。它具有錐體牢固、直管段短、測量精度高、量程比寬、壓損小、安裝費用低等特點，是近年流量傳感器技術領域中的一大突破，它彌補了孔板、噴嘴和文丘里管等標準節流裝置等自身結構缺陷，具有廣闊的市場前景。

工作原理：V形型內錐流量計是在測量管中安裝與管道同心的內錐體，內錐體經過特殊設計與精密加工，流體在流經內錐體時,形成流態局部收縮，流速增大,靜壓下降，在內錐體前后產生差壓△P，與其它差壓式流量?jī)x表一樣，都基于流體質量守恒(連續性方程)和能量守恒(伯努利方程)定律。

技術參數：

測量介質	液、氣、蒸汽、混相流	量程比	1:10,1:15
測量口徑	15mmDN1200mm	測量精度	0.5級，1.0級
公稱壓力	PN42MPa	材質	可根據測量介質擇優選取
溫度范圍	-50℃t550℃

選型表：

型號	編碼規則	說明
系列	HH	華恒儀表節流裝置
類型		標準孔板/內藏孔板	標準節流裝置
		平衡/調整流量計	低壓損，低直管段要求
	V	V錐流量計	低壓損，低直管段要求
	Q	圓缺孔板/偏心孔板	常用于臟污介質測量
	Z	噴嘴流量計	標準節流裝置，常用于蒸汽測量
	W	文丘里流量計	標準節流裝置，低壓損，低直管段要求
	T	其他節流裝置	四分之一圓孔板、彎管流量計等
口徑	-X	X代表口徑規格	DN15-1200 例如DN100，可表示為-100
壓力等級	1.0	PN10	2.0	CL150LB
	1.6	PN16	5.0	CL300LB
	2.5	PN25	11.0	CL600LB
	4.0	PN40	15.0	CL900LB
	6.3	PN63	26.0	CL1500LB
	10.0	PN100	42.0	CL2500LB
	16.0	PN160
	25.0	PN250
取壓方式	F	法蘭取壓	D	環式取壓
取壓方式	J	角接取壓	H	徑距取壓
法蘭取壓	C	碳鋼	PL	316L
法蘭取壓		304	T	其他材質
連接方式	D	法蘭對夾式
	H	管道法蘭式	管道式法蘭連接
	Y	管道對焊式	管道式對焊結構，無法蘭
節流件材質		304	PL	316L
節流件材質	P1	321	T	其他材質
附件	省略	無		三閥組
	L	冷凝器	Y	差壓變送器
	F	根部閥
組裝	省略	不組裝
組裝	Z	組裝一體式	組裝一般標配附件及差壓變送器
